嬰幼兒用奶瓶和奶嘴是嬰兒喂養(yǎng)過(guò)程中的關(guān)鍵產(chǎn)品，其質(zhì)量和安全性直接影響嬰幼兒的健康成長(zhǎng)。在中國(guó)，針對(duì)這類產(chǎn)品已經(jīng)出臺(tái)了
強(qiáng)制性標(biāo)準(zhǔn)GB38995-2020《嬰幼兒用奶瓶和奶嘴》，該標(biāo)準(zhǔn)于2021年11月1日正式實(shí)施。嬰幼兒用奶瓶和奶嘴檢測(cè)方案通常涵蓋以下多個(gè)方面的測(cè)試與評(píng)估。
一、奶嘴性能
1、針刺和抗拉扯性能
奶嘴或飲用部件按下列方法進(jìn)行針刺測(cè)試時(shí)不應(yīng)刺破。若刺破則該奶嘴或飲用部件應(yīng)再進(jìn)行抗拉扯性能測(cè)試。測(cè)試時(shí)奶嘴或飲用部件不應(yīng)斷裂分離。
（1）針刺
將試樣放在厚度至少10mm硬度為邵爾D（70±5）的面板上。尖針?lè)旁谠嚇拥妮S線垂直的方向上，并位于試樣的腰部或頸部區(qū)域，距離試樣頂端15mm~20mm處。
如果試樣沒(méi)有圓形截面，尖針應(yīng)放在試樣頸部位置平坦表面上方。尖針下刺速度為（10±5）mm/min，施加力F為（200±10）N，保持時(shí)間為（1±0.5）s。目測(cè)試樣在測(cè)試前尖針應(yīng)進(jìn)行目視檢查，如果發(fā)現(xiàn)有損傷，則不應(yīng)采用，以免影響測(cè)試結(jié)果。所有標(biāo)注公差的尺寸按GB/T131-2006中MRRRa0.4加工。
（2）抗拉扯性能
用合適的夾具沿試樣軸線方向分別安全地夾住試樣的兩端，沿試樣軸線方向施加（5±2）N的拉力，檢查試樣。然后方向不變，以（200±10）mm/min的速度將拉力增至（90±5）N，并保持（10±0.5）s時(shí)間。目測(cè)試樣。
測(cè)試時(shí)，夾具應(yīng)無(wú)損傷地夾住試樣，避免試樣夾住處破損影響測(cè)試結(jié)果，如發(fā)生這種夾住處破損，則測(cè)試結(jié)果無(wú)效。
奶嘴的針刺和抗拉扯性能測(cè)試選用MTL-01智能拉力試驗(yàn)機(jī)，用于對(duì)各種材料進(jìn)行拉伸，壓縮，撕裂，剝離，形變等力學(xué)性能項(xiàng)目的測(cè)試，大液晶觸摸屏顯示，一鍵化操作，0.5級(jí)測(cè)試精度，無(wú)極調(diào)速，不同夾具可擴(kuò)展實(shí)現(xiàn)幾十種項(xiàng)目的測(cè)試，滿足不同材料測(cè)試需求。
2、安全保持力
安全保持力測(cè)試的目的是檢測(cè)奶瓶的部件(包括奶嘴或飲用部件)在正常使用時(shí)的安全性。因奶瓶是由多部件構(gòu)成一體使用的,因此奶瓶的部件(包括奶嘴或飲用部件)應(yīng)按使用說(shuō)明組裝一起進(jìn)行安全保持力測(cè)試。
按產(chǎn)品使用說(shuō)明要求正確組裝試樣，用NJY-06全自動(dòng)扭矩儀施加(1.75±0.25)N·m的力矩安裝鎖緊環(huán)，固定試樣，并應(yīng)使試樣的奶瓶瓶身軸線與主軸成45角選用合適的夾具，夾住測(cè)試部件距離頂端(10±2)mm的位置，使用MTL-01智能拉力試驗(yàn)機(jī)施加一個(gè)與試樣軸線成45°角、大小為(5±2)N的拉力，檢查試樣。然后方向不變，以(200±5)mm/min的速度將拉力增至(60±5)N，并保持(10±0.5)s時(shí)間。目測(cè)試樣。測(cè)試時(shí)，夾具應(yīng)無(wú)損傷地夾住試樣，避免試樣夾住處破損影響測(cè)試結(jié)果，如發(fā)生這種夾住處破損，則測(cè)試結(jié)果無(wú)效。
3、柔性測(cè)試
使用拋光鋼板施力于奶嘴或飲用部的末端，并測(cè)量奶嘴或飲用部件的彎曲點(diǎn)位置。按產(chǎn)品使用說(shuō)明要求將試樣正確組裝，再用合適的夾具固定試樣。試樣的主軸與拋光鋼板垂直。在試驗(yàn)開(kāi)始時(shí)，奶嘴或飲用部件允許偏離主軸更大
為5°。
以(10±2)mm/min的速度施加(10±1)N的力到100mmX100mm的拋光鋼板上。測(cè)量從鎖緊環(huán)到奶嘴或飲用部件彎曲點(diǎn)的距離。如果沒(méi)有鎖緊環(huán)，則測(cè)量奶瓶瓶身瓶口到奶嘴或飲用部件彎曲點(diǎn)的距離。測(cè)試時(shí)，鎖緊環(huán)（沒(méi)有鎖緊環(huán)，則奶瓶瓶身瓶口）到奶嘴或飲用部件彎曲點(diǎn)的距離小于40mm。
二、塑料奶瓶瓶身的抗壓變形性能
用精度為0.1N的測(cè)力儀測(cè)量施加的力；用精度為0.02m的量具測(cè)量試樣的外徑，測(cè)試點(diǎn)選擇試樣的中部和更大
外徑處。如果試樣是異形的，應(yīng)分別進(jìn)行測(cè)試更大
外徑方向和更大
外徑方向的垂直方向直徑變化率。用壓具對(duì)試樣測(cè)試點(diǎn)施加20N的力。取上述測(cè)試結(jié)果的更大
值作為該奶瓶瓶身的直徑變化率，取三個(gè)試樣進(jìn)行測(cè)試，最終結(jié)果取三個(gè)試樣測(cè)試結(jié)果的平均值。測(cè)試時(shí)，塑料奶瓶瓶身沿受壓方向的直徑變化率應(yīng)小于或等于10%。
三、玻璃奶瓶瓶身測(cè)試
1、耐熱沖擊性能

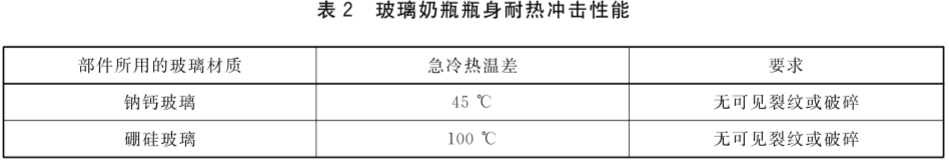

鈉鈣玻璃按照GB/T4547規(guī)定的方法測(cè)試，硼硅玻璃按GB/T6579規(guī)定的方法測(cè)試。按標(biāo)準(zhǔn)測(cè)試時(shí)，玻璃奶瓶瓶身耐熱沖擊性能應(yīng)符合表2要求。
在常溫常壓下，拆卸試樣，將所有部件（玻璃材質(zhì)部件除外）浸沒(méi)于沸水中10min~12min后取出，并在5s時(shí)間內(nèi)，再浸沒(méi)于0℃的冰水混合物中，10min~12min后取出。在測(cè)試過(guò)程中，試樣不應(yīng)與沸水容器壁接觸。目測(cè)試樣，奶瓶的部件（玻璃材質(zhì)部件除外）不應(yīng)出現(xiàn)可見(jiàn)的開(kāi)裂或破裂玻璃奶瓶瓶體的耐熱沖擊性能要求。
RCT-10玻瓶耐熱沖擊試驗(yàn)儀用于啤酒瓶、酒瓶、飲料瓶、玻璃輸液瓶、抗生素瓶等各類玻璃瓶進(jìn)行耐熱沖擊試驗(yàn)的專用儀器。實(shí)驗(yàn)自動(dòng)化，全自動(dòng)提籃換槽，PID智能升溫，快速精準(zhǔn)。
2、耐水性

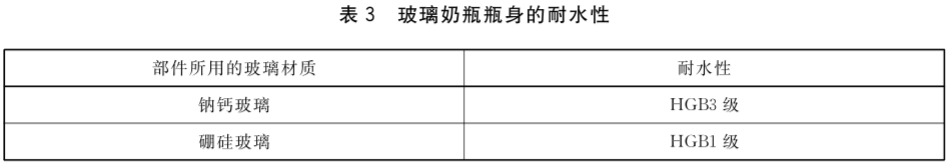

按GB/T6582規(guī)定的方法測(cè)試，玻璃奶瓶瓶身的耐水性應(yīng)符合表3要求。
GPW-01玻璃顆粒耐水性自動(dòng)制樣儀適用于玻璃制品顆粒耐水性試樣制備，依據(jù)玻璃顆粒耐水性制樣要求，智能進(jìn)行玻璃的粉碎及自動(dòng)震動(dòng)篩分，設(shè)備智能化程度高。
3、內(nèi)應(yīng)力
按GB/T4545規(guī)定的方法測(cè)試。玻璃奶瓶瓶底表觀應(yīng)力應(yīng)小于或等于4級(jí)。
NYL-150D偏光應(yīng)力儀基于偏振光干涉原理，可廣泛應(yīng)用于安瓿瓶、口服液瓶、西林瓶、輸液瓶、酒瓶、調(diào)味品玻璃瓶、罐頭瓶等玻璃制品的內(nèi)應(yīng)力測(cè)定。液晶觸摸屏顯示，智能化操作，具備定性與定量雙重實(shí)驗(yàn)?zāi)Ｊ剑烂媸皆O(shè)計(jì)，小巧輕便。
4、機(jī)械沖擊強(qiáng)度
按GB/T6552規(guī)定的方法測(cè)試，玻璃奶瓶瓶身的抗機(jī)械沖擊強(qiáng)度應(yīng)大于或等于0.10J，沖擊8個(gè)樣品允許破裂數(shù)小于或等于1個(gè)。
CJY-05玻瓶抗沖擊儀可用于測(cè)定玻璃奶瓶的抗沖擊強(qiáng)度。電子式全自動(dòng)測(cè)量，實(shí)時(shí)顯示測(cè)試數(shù)據(jù)，擺錘角度定位準(zhǔn)確，并裝配有不銹鋼安全防護(hù)罩，避免顆粒飛濺。
企業(yè)在執(zhí)行GB38995-2020的同時(shí)，還需要結(jié)合相關(guān)行業(yè)規(guī)范和國(guó)際標(biāo)準(zhǔn)，來(lái)制定全面的嬰幼兒用奶瓶和奶嘴質(zhì)量控制和檢測(cè)方案。實(shí)際檢測(cè)時(shí)，會(huì)采用專業(yè)的實(shí)驗(yàn)室進(jìn)行相關(guān)項(xiàng)目的測(cè)試，確保產(chǎn)品達(dá)到
強(qiáng)制性和推薦性標(biāo)準(zhǔn)要求。
全國(guó)服務(wù)熱線
